El cable termopar es un componente esencial en los sistemas de medición de temperatura industrial, diseñado para transmitir con precisión la señal generada por sensores termopar hacia instrumentos de control, indicadores o PLC. Su correcta selección es clave para garantizar lecturas confiables, estabilidad en procesos y eficiencia operativa.
Precisión en la transmisión de temperatura industrial
Este tipo de cable está compuesto por dos conductores metálicos de diferentes aleaciones, los cuales mantienen la continuidad del principio termoeléctrico (efecto Seebeck) que permite convertir la temperatura en señal eléctrica, por Dmex Torreón.
A diferencia de un cable convencional, debe ser compatible con el tipo de termopar utilizado, ya que de lo contrario puede generar errores en la medición debido a interferencias o formación de uniones no deseadas.
¿Para qué sirve el cable termopar?
Tiene dos funciones principales dentro de la instrumentación industrial:
- Extender la señal del sensor de temperatura a largas distancias
- Mantener la precisión del sistema de medición
- Conectar sensores con controladores, registradores o sistemas automatizados
- Permitir instalaciones seguras en ambientes industriales exigentes
Generalmente se utiliza como cable de extensión o compensación, asegurando que la señal llegue sin pérdidas significativas incluso en aplicaciones industriales complejas.
Tipos de cable según el tipo de sensor
Los cables termopar se clasifican según el tipo de termopar al que están asociados, ya que cada uno utiliza diferentes combinaciones de metales:

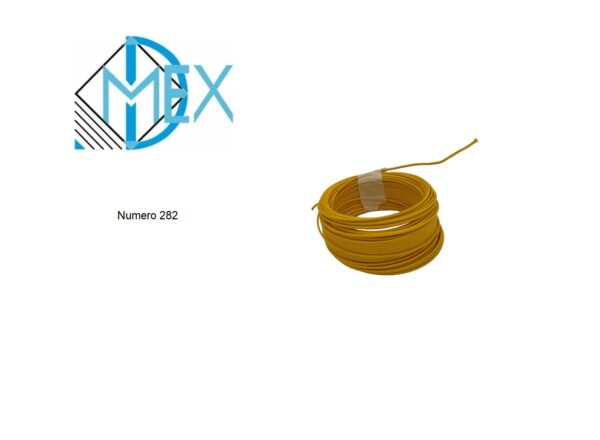

Cable tipo K (Cromel – Alumel)
- Uno de los más utilizados en la industria
- Rango aproximado: hasta 1260 °C
- Excelente resistencia a la oxidación
- Ideal para hornos, procesos térmicos y maquinaria industrial
Termopar tipo J (Hierro – Constantán)
- Uso común en aplicaciones generales
- Rango: hasta 760 °C
- Económico, pero sensible a la oxidación
Cable termopar tipo T (Cobre – Constantán)
- Especial para bajas temperaturas
- Rango: hasta -200 °C
- Aplicaciones en refrigeración y laboratorio
Cable E (Cromel – Constantán)
- Alta sensibilidad (mayor salida de milivoltaje)
- Rango medio de temperatura
Termopar N
- Mayor estabilidad en altas temperaturas
- Resistente a ambientes agresivos
Tipos especiales (R, S, B)
- Fabricados con platino y rodio
- Uso en aplicaciones de alta precisión y laboratorio
Cada tipo de cable mantiene la misma aleación que el sensor, evitando errores de medición por diferencias de materiales.
Tipos de aislamiento
El rendimiento del cable también depende del material de aislamiento, el cual se selecciona según el ambiente de trabajo:
- PVC: económico, resistente a humedad, hasta 105 °C
- FEP / Teflón: alta resistencia química, hasta 200 °C
- Kapton: temperaturas extremas hasta 350 °C
- Fibra de vidrio: ideal para altas temperaturas (hasta 400 °C)
Además, algunos cables incluyen malla metálica o blindaje, lo que mejora la protección mecánica y reduce interferencias electromagnéticas.
Características del cable termopar industrial
- Conductores polarizados (+ y -)
- Alta resistencia térmica
- Flexibilidad para instalación en campo
- Compatibilidad con normas ANSI de color
- Diferentes calibres (16, 18, 20 AWG, etc.)
- Opciones con blindaje o protección adicional
El uso del calibre correcto es importante, ya que influye en la distancia de transmisión y la estabilidad de la señal.
Aplicaciones del cable termopar
El cable termopar es ampliamente utilizado en sectores industriales donde el control de temperatura es crítico:
- Hornos industriales
- Inyección de plástico
- Extrusión
- Industria alimentaria
- Calderas y procesos térmicos
- Automatización industrial
- Sistemas HVAC y refrigeración
Otros cables de temperatura
A diferencia de sensores como el PT100 (RTD):
- Trabaja con señal de milivoltaje
- Requiere continuidad del mismo material
- Es más robusto para altas temperaturas
- Tiene respuesta rápida en procesos dinámicos
