Pantallas HMI Delta para automatización y control industrial

Además, las pantallas HMI Delta DOP-103BQ, DOP-103WQ y DOP-107WV ofrecen una interfaz diseñada para aplicaciones de automatización, supervisión y operación de equipos industriales. También, estos dispositivos permiten integrar funciones de visualización y comunicación dentro de sistemas donde resulta necesario mantener una interacción práctica entre el operador y el proceso. Principalmente, la gama incluye alternativas con pantallas TFT LCD de 4.3 y 7 pulgadas, facilitando la selección del tamaño de acuerdo con las necesidades de cada instalación. Finalmente, sus características de comunicación, protección y alimentación permiten considerar estos equipos para diferentes proyectos de control industrial.

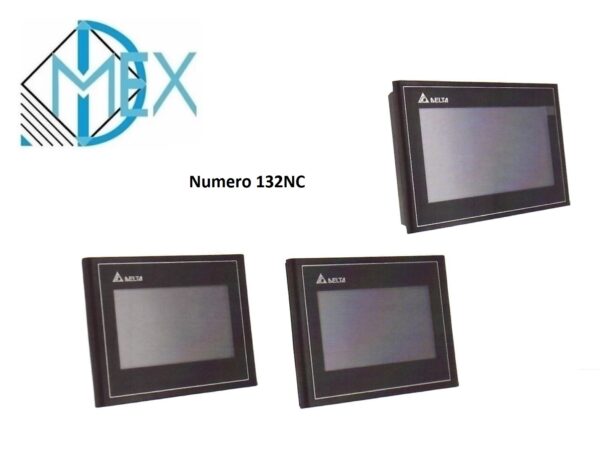

Pantallas HMI DOP-103BQ, DOP-103WQ y DOP-107WV

Además, el modelo DOP-103BQ con SKU G0010 incorpora una pantalla TFT LCD de 4.3 pulgadas con resolución de 480 x 272 píxeles. También, el modelo DOP-103WQ con SKU G0011 mantiene el formato de pantalla de 4.3 pulgadas y la misma resolución, ofreciendo otra alternativa dentro de esta familia. Principalmente, ambos equipos cuentan con dimensiones de 137 x 103 x 37.1, lo cual permite contemplarlos en aplicaciones donde el espacio disponible para la instalación debe administrarse cuidadosamente. Finalmente, las características compartidas entre ambos modelos facilitan evaluar cuál versión se adapta mejor a los requerimientos particulares del sistema.

Además, el modelo DOP-107WV con SKU G0012 incorpora una pantalla TFT LCD de 7 pulgadas y una resolución de 800 x 480 píxeles. También, su mayor superficie de visualización puede resultar conveniente cuando la aplicación requiere presentar información del proceso en un área más amplia. Principalmente, sus dimensiones de 196 x 136 x 39 permiten identificar las consideraciones físicas necesarias antes de realizar el montaje. Finalmente, esta opción amplía las posibilidades de selección frente a las versiones de 4.3 pulgadas.

Procesamiento y memoria de las pantallas HMI

CPU ARM Cortex-A8 para aplicaciones industriales

Además, los modelos DOP-103BQ, DOP-103WQ y DOP-107WV incorporan un procesador ARM Cortex-A8 de 800 MHz. También, compartir esta plataforma de procesamiento proporciona una característica común entre las tres alternativas disponibles. Principalmente, este elemento forma parte de la arquitectura utilizada para gestionar las funciones correspondientes a la interfaz HMI. Finalmente, conocer el tipo y la frecuencia del procesador permite comparar estas pantallas con los requerimientos técnicos establecidos para cada proyecto de automatización.

Memoria ROM y RAM

Además, las tres pantallas HMI cuentan con una memoria ROM de 256 MB. También, existen diferencias en la capacidad de memoria RAM dependiendo del modelo seleccionado. Principalmente, el DOP-103BQ dispone de 256 MB de RAM, mientras que los modelos DOP-103WQ y DOP-107WV incorporan 512 MB de RAM. Finalmente, estas especificaciones permiten distinguir las configuraciones disponibles dentro de la familia antes de seleccionar una pantalla para determinada aplicación.

Comunicación industrial mediante puertos seriales y Ethernet

Interfaces RS-232, RS-485 y RS-422

Además, estas pantallas HMI disponen de puerto serial COM compatible con RS-232, RS-485 y RS-422. También, la disponibilidad de diferentes interfaces seriales facilita considerar su integración con diversos componentes presentes en sistemas de automatización. Principalmente, estas opciones de comunicación son relevantes cuando una instalación requiere intercambio de información entre la interfaz HMI y otros dispositivos compatibles. Finalmente, disponer de varias alternativas de conexión permite desarrollar una arquitectura de comunicación acorde con las características del proyecto.

Puerto Ethernet 10/100 Mbps

Además, los modelos especificados incorporan un puerto Ethernet de 10/100 Mbps con función de auto-sensado. También, esta conexión proporciona otra alternativa de comunicación además de los puertos seriales disponibles. Principalmente, Ethernet puede formar parte de instalaciones donde distintos equipos necesitan integrarse mediante una infraestructura de comunicación compatible. Finalmente, la combinación de Ethernet y conexiones seriales amplía las posibilidades para incorporar la pantalla dentro del sistema de control.

Conectividad mediante USB

Además, las pantallas incluyen un puerto USB Slave versión 2.0. También, disponen de un puerto USB Host versión 2.0 como parte de sus características de conectividad. Principalmente, la presencia de ambas interfaces permite identificar diferentes opciones USB disponibles en estos modelos. Finalmente, estas conexiones complementan los puertos seriales y Ethernet presentes en la familia DOP.

Alimentación y condiciones de operación

Voltaje de operación de 24 VDC

Además, los modelos DOP-103BQ, DOP-103WQ y DOP-107WV trabajan con un voltaje de operación de DC +24 V con una tolerancia de ±15 %. También, la especificación indica utilizar una fuente de alimentación aislada. Principalmente, verificar previamente estas condiciones eléctricas ayuda a seleccionar correctamente la alimentación correspondiente al equipo. Finalmente, considerar el voltaje requerido desde la etapa de diseño contribuye a una integración adecuada de la pantalla HMI dentro del tablero o sistema.

Temperatura de funcionamiento

Además, las pantallas están especificadas para operar dentro de un rango de temperatura de 0 a 50 °C. También, este dato permite revisar si las condiciones ambientales previstas corresponden con las características indicadas para los equipos. Principalmente, la temperatura de operación debe considerarse junto con otros factores relacionados con la ubicación y el montaje. Finalmente, una revisión previa de las condiciones del entorno facilita determinar la compatibilidad de la HMI con la aplicación prevista.

Protección IP65 para pantallas HMI

Además, los modelos indicados cuentan con grado de protección IP65. También, esta característica constituye un aspecto importante al seleccionar una interfaz destinada a aplicaciones industriales. Principalmente, el grado de protección debe evaluarse considerando las condiciones específicas del lugar donde será instalado el dispositivo. Finalmente, integrar esta información con las dimensiones, alimentación y conexiones disponibles ayuda a realizar una selección técnica más completa.

Diferencias entre DOP-103BQ, DOP-103WQ y DOP-107WV

Comparación de pantallas de 4.3 y 7 pulgadas

Además, una diferencia importante entre los modelos corresponde al tamaño y resolución de la pantalla. También, DOP-103BQ y DOP-103WQ utilizan una pantalla TFT LCD de 4.3 pulgadas con resolución de 480 x 272 píxeles. Principalmente, el DOP-107WV aumenta el tamaño hasta 7 pulgadas y ofrece una resolución de 800 x 480 píxeles. Finalmente, esta diferencia permite elegir una interfaz considerando tanto el espacio disponible para montaje como el área de visualización requerida.

Diferencias en memoria RAM

Además, la capacidad de RAM permite distinguir al DOP-103BQ de los otros dos modelos. También, el DOP-103BQ integra 256 MB, mientras que DOP-103WQ y DOP-107WV disponen de 512 MB. Principalmente, esta característica debe analizarse junto con el tamaño de pantalla, resolución y requerimientos generales del proyecto. Finalmente, comparar todas las especificaciones evita basar la elección únicamente en las dimensiones físicas del equipo.

Aplicaciones de pantallas HMI en automatización industrial

Además, una pantalla HMI puede utilizarse como elemento de interacción dentro de máquinas, tableros de control y diferentes sistemas automatizados. También, la combinación de pantalla TFT LCD, comunicación serial, Ethernet y USB proporciona distintas alternativas para estructurar una solución de interfaz. Principalmente, los modelos DOP-103BQ, DOP-103WQ y DOP-107WV pueden evaluarse cuando el proyecto requiere características compatibles con sus especificaciones técnicas. Finalmente, revisar previamente resolución, memoria, alimentación, temperatura, protección y dimensiones permite determinar cuál alternativa corresponde mejor a la instalación.

Selección de pantallas HMI Delta en Dmex Torreón

Además, en Dmex Torreón puedes consultar información técnica de pantallas HMI para comparar características antes de seleccionar un modelo para automatización industrial. También, la identificación mediante los SKU G0010, G0011 y G0012 facilita diferenciar las alternativas DOP-103BQ, DOP-103WQ y DOP-107WV. Principalmente, conocer las especificaciones de cada equipo permite evaluar aspectos como tamaño de pantalla, resolución, memoria RAM, conexiones de comunicación y dimensiones de montaje. Finalmente, una comparación técnica adecuada ayuda a seleccionar una pantalla HMI de acuerdo con las necesidades particulares de cada máquina, tablero o proyecto de control industrial.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



  • Modelo: DOP-103BQ
  • SKU: G0010
  • Pantalla: 4.3” TFT LCD
  • Resolución: 480 x 272 pixeles
  • CPU: ARM Cortex-A8 (800 MHz)
  • ROM: 256 MB
  • RAM: 256 MB
  • Buzzer: Multi-tono 80dB
  • Voltaje de operación: DC +24V (±15%) (utilizar una fuente de alimentación aislada)
  • Temperatura: 0 a 50 °C
  • Dimensiones: 137 x 103 x 37.1
  • Protección: IP65
  • USB:
    • 1 USB Slave Ver. 2.0
    • 1 USB Host Ver. 2.0
  • Puerto serial COM: RS-232, RS-485, RS-422
  • Puerto Ethernet: 10/100 Mbps auto-sensado
  • Modelo: DOP-103WQ
  • SKU: G0011
  • Pantalla: 4.3” TFT LCD
  • Resolución: 480 x 272 pixeles
  • CPU: ARM Cortex-A8 (800 MHz)
  • ROM: 256 MB
  • RAM: 512 MB
  • Buzzer: Multi-tono 80dB
  • Voltaje de operación: DC +24V (±15%) (utilizar una fuente de alimentación aislada)
  • Temperatura: 0 a 50 °C
  • Dimensiones: 137 x 103 x 37.1
  • Protección: IP65
  • USB:
    • 1 USB Slave Ver. 2.0
    • 1 USB Host Ver. 2.0
  • Puerto serial COM: RS-232, RS-485, RS-422
  • Puerto Ethernet: 10/100 Mbps auto-sensado
  • Modelo: DOP-107WV
  • SKU: G0012
  • Pantalla: 7” TFT LCD
  • Resolución: 800 x 480 pixeles
  • CPU: ARM Cortex-A8 (800 MHz)
  • ROM: 256 MB
  • RAM: 512 MB
  • Buzzer: Multi-tono 80dB
  • Voltaje de operación: DC +24V (±15%) (utilizar una fuente de alimentación aislada)
  • Temperatura: 0 a 50 °C
  • Dimensiones: 196 x 136 x 39
  • Protección: IP65
  • USB:
    • 1 USB Slave Ver. 2.0
    • 1 USB Host Ver. 2.0
  • Puerto serial COM: RS-232, RS-485, RS-422
  • Puerto Ethernet: 10/100 Mbps auto-sensado
  • Dimensiones DOP-103BQ / DOP-103WQ:
    • 118.8 (4.68″)
    • 92.8 (3.65″)
    • 137 (5.39″)
    • 103 (4.06″)
    • 37.1 (1.46″)
    • 30.7 (1.21″)
    • 91.2 (3.59″)
    • NOTE: T=1.6MM~3MM (0.063″~0.12″)
  • Dimensiones DOP-107WV:
    • 186.8 (7.35″)
    • 126.8 (4.99″)
    • 196 (7.72″)
    • 136 (5.35″)
    • 39 (1.54″)
    • 32 (1.26″)
    • 126 (4.96″)
    • Note: T=1.6mm~6mm (0.063″~0.24″)
