| Vendedor – Dmex TorreónRelés de protección para sistemas trifásicos industriales
Los relés de protección para sistemas trifásicos son dispositivos esenciales para garantizar el funcionamiento seguro de motores, tableros eléctricos y maquinaria industrial. Además, estos equipos supervisan de manera continua la alimentación eléctrica para detectar anomalías como pérdida de fase, secuencia incorrecta de fases y variaciones de voltaje que podrían ocasionar daños en los equipos. También, su instalación ayuda a reducir tiempos de paro y costos de mantenimiento al proteger los procesos industriales de fallas eléctricas inesperadas.
Protección confiable contra pérdida y secuencia de fase
Los relés de protección SFR 2/5 están diseñados para monitorear redes trifásicas con alimentación de 208 a 480 V AC. Además, permiten detectar la pérdida de una o más fases antes de que los motores sufran sobrecalentamiento o daños permanentes. También, verifican que la secuencia de fases sea la correcta para evitar que los motores giren en sentido contrario, lo cual es fundamental en bandas transportadoras, bombas, ventiladores y otros sistemas automatizados. Principalmente, estas funciones contribuyen a mantener la continuidad operativa en aplicaciones industriales donde la confiabilidad eléctrica es prioritaria.
Aplicaciones de los relés de protección SFR 2/5
Los relés de protección trifásicos son utilizados en una amplia variedad de sectores industriales donde la supervisión eléctrica es indispensable. Además, son ideales para tableros de control, centros de carga, sistemas de automatización, maquinaria de producción, bombas hidráulicas, compresores, elevadores, equipos HVAC y líneas de manufactura. También, pueden emplearse en instalaciones comerciales y de servicios donde la alimentación trifásica requiere monitoreo permanente para evitar interrupciones de operación.
Monitoreo continuo de la alimentación eléctrica
El funcionamiento del relé consiste en analizar constantemente la tensión de las tres fases para determinar si las condiciones eléctricas son correctas. Además, el equipo incorpora indicadores LED que facilitan la identificación del estado operativo y de las posibles fallas. También, la detección de pérdida de fase continúa funcionando incluso cuando existen voltajes regenerados, permitiendo una supervisión más confiable en condiciones industriales exigentes. Principalmente, esta característica incrementa la seguridad de los equipos conectados y reduce el riesgo de fallas mecánicas derivadas de problemas eléctricos.
Especificaciones técnicas del relé de protección
El modelo SFR 2/5 cuenta con alimentación trifásica universal de 208 a 480 V AC y frecuencia de operación de 47 a 63 Hz. Además, incorpora un contacto conmutado de salida con capacidad de corriente nominal de 8 A y capacidad de conmutación para diferentes aplicaciones industriales. También, presenta un bajo consumo eléctrico de únicamente 8 VA y 1 W, favoreciendo la eficiencia energética dentro del tablero de control. Principalmente, su diseño compacto de un módulo de 17.5 mm facilita el montaje sobre riel DIN, optimizando el espacio disponible en gabinetes eléctricos.
Diseño compacto para instalación en riel DIN
El reducido tamaño del relé permite integrarlo fácilmente en tableros eléctricos con espacio limitado. Además, su construcción facilita tanto la instalación como el reemplazo durante labores de mantenimiento preventivo o correctivo. También, su peso ligero y dimensiones compactas contribuyen a simplificar el diseño de nuevos paneles eléctricos sin sacrificar funcionalidad. Finalmente, el montaje estándar sobre riel DIN permite una integración rápida con otros dispositivos de automatización industrial.
Características eléctricas y de operación
El relé ofrece una vida útil elevada gracias a sus contactos diseñados para soportar miles de operaciones eléctricas y millones de operaciones mecánicas. Además, dispone de un voltaje operativo de hasta 250 VAC y 24 VDC, permitiendo su integración en múltiples sistemas de control. También, cuenta con un grado de protección IP40 y un aislamiento de 5 kV que proporciona mayor seguridad frente a condiciones normales de operación industrial. Principalmente, su rango de temperatura de trabajo entre -20 °C y +70 °C permite utilizarlo en ambientes industriales con condiciones variables.
Indicadores LED para diagnóstico rápido
El equipo incorpora indicadores luminosos que permiten conocer fácilmente el estado de funcionamiento del relé. Además, los diferentes modos de iluminación e intermitencia ayudan a identificar rápidamente una pérdida de fase o una secuencia incorrecta de alimentación. También, esta información visual facilita las tareas de diagnóstico y mantenimiento por parte del personal técnico. Finalmente, el monitoreo mediante LED reduce el tiempo requerido para localizar fallas dentro de un sistema eléctrico.
Beneficios de utilizar relés de protección trifásicos
La instalación de relés de protección representa una inversión importante para prolongar la vida útil de motores y equipos eléctricos. Además, disminuye considerablemente el riesgo de daños ocasionados por fallas en la alimentación trifásica. También, mejora la disponibilidad de la maquinaria al reducir paros inesperados y facilita la continuidad de la producción industrial. Principalmente, estos dispositivos ayudan a proteger la infraestructura eléctrica, minimizar costos de reparación y mantener la seguridad operativa de cualquier instalación.
Encuentra relés de protección para aplicaciones industriales
En Dmex Torreón puedes encontrar relés de protección para control de falla de fase trifásica, supervisión de secuencia de fases y monitoreo de voltaje para múltiples aplicaciones industriales. Además, ofrecemos soluciones para automatización, control eléctrico, tableros de distribución y protección de motores. También, podrás consultar especificaciones técnicas, características eléctricas y aplicaciones de diferentes modelos para seleccionar el equipo más adecuado según los requerimientos de tu proyecto. Finalmente, contar con un relé de protección confiable permite aumentar la seguridad, reducir tiempos de inactividad y mejorar el desempeño de los sistemas eléctricos industriales.
Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos
También revisa el sitio de dmex torreón

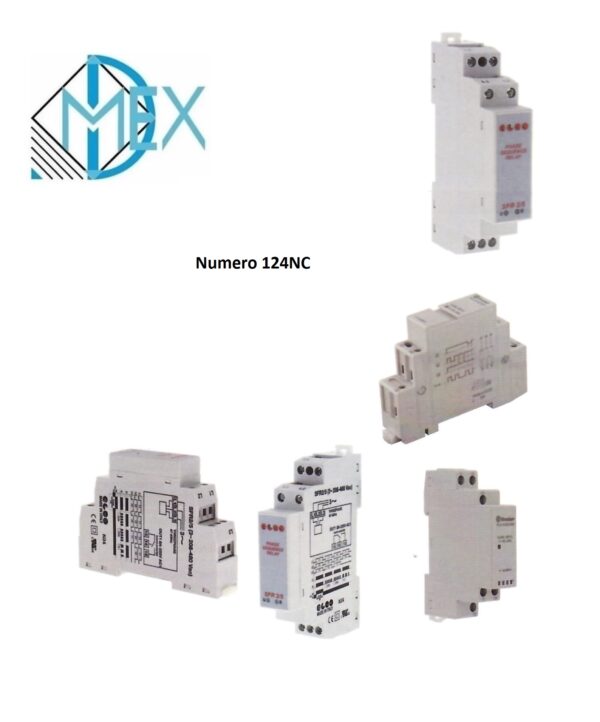

- Relés de protección modelo SFR2/5
- Descripción del LED
- Solamente con la presencia de todas las fases y secuencia correcta.
- Intermitente T = 0,5 s = En caso de secuencia de fase incorrecta.
- Intermitente T = 1 s = En caso de fallo de fase (en caso de presencia de tensiones regeneradas se activa cuando el valor es inferior al 80% de la tensión nominal).
- Led de encendido.
- LED de encendido (U).
- LED de salida a relé.
- Diagrama de cableado 3×208-480 VAC (SFR 2/5).
- Salida por relevador 8 A, 250 VAC.
- Supervisión de tensión trifásica (208…480 V).
- Fallo de fase.
- Secuencia de fase.
- Modelo: 706184000000.
- SKU: 23205.
- Control de falla de fase trifásico (208…480)VAC.
- Configuración de contactos: 1 contacto conmutado.
- Corriente nominal / máx. corriente instantánea: 8/15 A.
- Tensión de alimentación (UN): 208…480 V AC (50/60 Hz).
- Potencia nominal: 1 VA / 0.5 W.
- Tamaño compacto de 1 módulo (17.5 mm).
- Secuencia de fase y pérdida de fase.
- Detección de pérdida de fase incluso en presencia de voltajes regenerados (hasta el 80% del voltaje nominal).
- Alimentación trifásica universal 3×208-480 VAC (SFR2/5).
- Montaje en riel DIN.
- 1 contacto conmutado.
- Modelo: SFR 2/5.
- SKU: 12000.
- Control de falla de fase trifásico (208…480)VAC.
- Voltaje de alimentación: 208/480 VAC.
- Frecuencia: 47-63 Hz.
- Consumo (máx. AC): 8 VA / 1 W.
- Carga nominal máxima (AC1): 2000 AC1 VA.
- Corriente nominal: 8 A.
- Voltaje operativo nominal: 250 VAC / 24 VDC.
- Vida de contactos: 100 × 10³ operaciones eléctricas / 20 × 10⁶ operaciones mecánicas.
- Corriente de entrada: 10 A (no repetitivo).
- Carga de conmutación mínima: 5 VDC / 10 mA.
- Contactos conmutados: 1P2T.
- Indicador de salida: Luz roja.
- Temperatura de operación: -20 a +70 °C.
- Temperatura de almacenamiento: -30 a +90 °C.
- Voltaje de aislamiento: 5 kV.
- Grado de protección: IP40.
- Humedad relativa: 95 %.
- Peso: 60 g.
- Dimensiones: 98 x 17.5 x 64 mm.
- Estándares de referencia EC: Compatibilidad electromagnética 2004/108/EC.
- Tiempo de arranque: < 1 s.
- Tiempo de accionamiento: 250 ms < t < 450 ms.
- Tiempo para reset: < 0.5 s.
- Detección de fallo de fase con tensión regenerada hasta el 80% de la tensión nominal.
