Relés multigama

Relés multigama con transformador toroidal incorporado para protección de sistemas eléctricos

Los relés multigama con transformador toroidal incorporado son dispositivos diseñados para detectar corrientes de fuga y proteger instalaciones eléctricas industriales, comerciales y de automatización. Además, ofrecen una solución confiable para supervisar continuamente la corriente de operación y generar una señal de disparo cuando se detecta una condición anormal. También, su amplio rango de sensibilidad y tiempos de respuesta permite adaptarlos a diferentes aplicaciones donde la seguridad eléctrica es una prioridad. Principalmente, estos equipos ayudan a reducir riesgos de daños en maquinaria, tableros eléctricos y líneas de alimentación. Finalmente, su diseño compacto facilita la integración dentro de gabinetes de control y sistemas de distribución eléctrica.

Relés multigama amplio rango de alimentación y configuración de trabajo

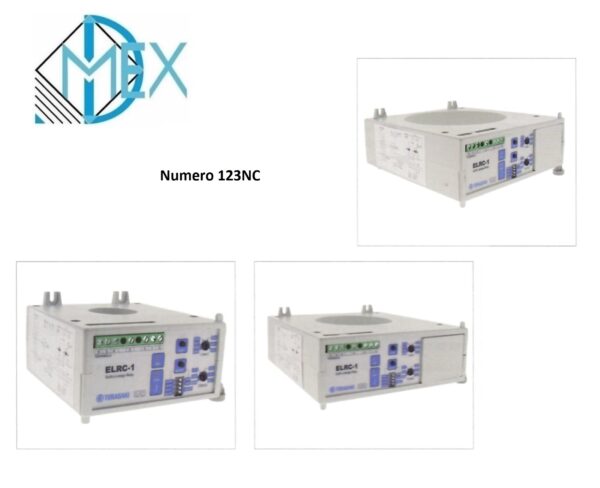

Los relés multigama ELRC-1 cuentan con un amplio rango de voltajes auxiliares que permite utilizarlos en diferentes tipos de instalaciones eléctricas. Además, pueden operar con alimentaciones de 24-48 Vac/dc, 110 Vac/dc y 230-400 Vac, ofreciendo una gran versatilidad para proyectos nuevos o modernización de equipos existentes. También, trabajan a una frecuencia de 50/60 Hz con un consumo reducido de únicamente 3 VA, favoreciendo una operación eficiente. Principalmente, esta compatibilidad simplifica la selección del equipo para diversas aplicaciones industriales. Finalmente, su diseño permite una instalación práctica sin necesidad de componentes adicionales complejos.

Ajuste de sensibilidad y tiempo de disparo

Una de las principales ventajas de estos relés es la posibilidad de configurar la corriente de activación y el tiempo de respuesta según las necesidades del sistema. Además, la sensibilidad puede ajustarse desde 0,025 A hasta 25 A, permitiendo detectar desde pequeñas fugas de corriente hasta aplicaciones de mayor capacidad. También, el tiempo de activación puede regularse desde 0,02 segundos hasta 5 segundos dependiendo de la configuración seleccionada. Principalmente, esta flexibilidad permite evitar disparos innecesarios sin comprometer la seguridad del proceso. Finalmente, la configuración sencilla facilita el mantenimiento preventivo y correctivo.

Relés multigama contactos de salida y desempeño eléctrico

Los relés ELRC-1 incorporan dos contactos conmutados con capacidad de 5 A a 250 V para controlar sistemas de protección, alarmas o dispositivos auxiliares. Además, el modo de operación normalmente no energizado contribuye a incrementar la seguridad durante el funcionamiento. También, el equipo incorpora un transformador toroidal integrado que simplifica la instalación y reduce el espacio requerido dentro del tablero. Principalmente, esta integración mejora la confiabilidad del sistema al disminuir conexiones externas. Finalmente, los contactos NA-NC ofrecen mayor flexibilidad para diferentes esquemas de control.

Construcción robusta para ambientes industriales

Estos relés han sido diseñados para operar en condiciones industriales exigentes. Además, soportan temperaturas de funcionamiento de -10 °C hasta +60 °C y temperaturas de almacenamiento de -20 °C hasta +80 °C. También, admiten una humedad relativa de hasta el 90 %, permitiendo su utilización en una gran variedad de ambientes industriales. Principalmente, cuentan con grado de protección IP20 para las terminales, brindando protección adecuada durante la instalación en gabinetes eléctricos. Finalmente, su prueba de aislamiento de 2.5 kV durante 60 segundos garantiza un elevado nivel de seguridad eléctrica.

Características técnicas que facilitan la instalación

El equipo incorpora un diseño modular que facilita su montaje dentro de tableros eléctricos. Además, dispone de terminales con capacidad de conexión de hasta 25 mm² mediante tornillos de fijación. También, integra señalización mediante dos indicadores LED para mostrar el estado de alimentación y la condición de disparo del relé. Principalmente, esta información visual permite identificar rápidamente el estado operativo del sistema. Finalmente, incorpora opciones de rearme automático, manual y remoto para adaptarse a diferentes estrategias de mantenimiento.

Modelos para diferentes capacidades

La familia ELRC-1 ofrece diferentes modelos para adaptarse a distintos tamaños de transformador toroidal y capacidades de interruptores de caja moldeada. Además, se encuentran disponibles las versiones ELRC-1/35, ELRC-1/60, ELRC-1/80 y ELRC-1/110 para cubrir múltiples requerimientos industriales. También, cada modelo mantiene las mismas características de operación, diferenciándose principalmente por sus dimensiones y capacidad de aplicación. Principalmente, esto facilita la selección del equipo adecuado según el espacio disponible y el tipo de instalación. Finalmente, disponer de varias opciones permite estandarizar proyectos eléctricos con una misma plataforma tecnológica.

Cumplimiento de normas internacionales

Los relés multigama ELRC-1 cumplen con diversas normas internacionales relacionadas con protección eléctrica y compatibilidad electromagnética. Además, incorporan especificaciones basadas en IEC, EN, CEI y VDE, proporcionando confianza para aplicaciones industriales. También, estas certificaciones respaldan la calidad de fabricación y el correcto funcionamiento del equipo en condiciones normales de operación. Principalmente, trabajar con dispositivos que cumplen normas reconocidas incrementa la confiabilidad de las instalaciones eléctricas. Finalmente, el cumplimiento normativo facilita la integración de estos relés en proyectos industriales que requieren componentes de alto desempeño.

Aplicaciones de los relés multigama ELRC-1

Los relés multigama con toroidal incorporado son utilizados en tableros eléctricos, centros de control de motores, sistemas de distribución eléctrica, maquinaria industrial y procesos de automatización. Además, resultan adecuados para proteger motores, bombas, compresores, líneas de producción y equipos eléctricos sensibles frente a corrientes de fuga. También, pueden instalarse en plantas manufactureras, industrias alimenticias, minería, sistemas HVAC, tratamiento de agua e infraestructura comercial. Principalmente, ofrecen una protección confiable que contribuye a prolongar la vida útil de los equipos eléctricos. Finalmente, representan una excelente alternativa para incrementar la seguridad operativa y reducir tiempos de paro por fallas eléctricas.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



• Sensibilidad regulable de 0,025 A a 25 A.
• Retardo a la desconexión regulable de 0,02 s a 0,5 s.
• Tensión de alimentación 24-48 Vcc, ca.
• Tensión de alimentación 110-127 Vcc, ca.
• Tensión de alimentación 220-240 Vca.
• Tensión de alimentación 380-415 Vca.
• Modelo ELRC-1/35.
• SKU F8053.
• No. de parte 601101003.
• Relé + toroid. ELR-C1/35 – MCCBs 125 A.
• Modelo ELRC-1/60.
• SKU F8054.
• No. de parte 601102003.
• Relé + toroid. ELR-C1/60 – MCCBs 160 A.
• Modelo ELRC-1/80.
• SKU F8055.
• No. de parte 601103003.
• Relé + toroid. ELR-C1/80 – MCCBs 250 A.
• Modelo ELRC-1/110.
• SKU F8056.
• No. de parte 601104003.
• Relé + toroid. ELR-C1/110 – MCCBs 400-630 A.
• Transformador toroidal incorporado.
• Rearme seleccionado automático, manual y remoto (en manual desconectar la tensión auxiliar de Is).
• Señalización con 2 LEDs: ON + disparo.
• Modo de relé de salida normalmente no energizado.
• Contactos de salida: 1 conmutados NA-NC.
• Poder de corte con carga resistiva: 5 A – 250 V.
• Terminales: sección máxima 25 mm².
• Consumo máximo: 3 VA.
• Tamaño modular: 3 módulos x 17,5 mm = 52,5 mm.
• Frecuencia de la corriente a controlar: 50/60 Hz.
• Grado de protección / peso: IP20 / 0,2 kg.
• Temperatura de funcionamiento: -10°C a +60°C.
• Normas: IEC41-1, IEC255, VDE 0664, EN 50081-1, EN 50082-2.
• Dimensiones ELRC-1/35: A 35, B 100, C 60, D 110, E 47, F 70, G 60, H 50.
• Dimensiones ELRC-1/60: A 60, B 100, C 60, D 110, E 47, F 70, G 60, H 50.
• Dimensiones ELRC-1/80: A 80, B 150, C 110, D 160, E 70, F 70, G 60, H 50.
• Dimensiones ELRC-1/110: A 110, B 150, C 110, D 160, E 70, F 70, G 60, H 50.
• Voltaje auxiliar: 24-48 Vac/dc / 110 Vac/dc – 230-400 Vac ±20 %.
• Frecuencia: 50/60 Hz.
• Consumo: 3 VA.
• Ajuste de corriente de activación: 0,025/0,25 K=0-1 – 0,25/25 A K=1 – 25/25 A K=10.
• Ajuste de tiempo para activación: 0,02/0,5 s K=1 – 0,2/5 s K=10.
• Salida dos contactos conmutados: 5 A 250 V.
• Temperatura de trabajo: -10 a +60°C.
• Temperatura de almacenamiento: -20 a +80°C.
• Humedad relativa: 90%.
• Prueba de aislamiento: 2.5 kV 60 s.
• Normas: CEI 41-1 / IEC255 / VDE 0664 / IEC755 / CEI 64-8 / EN 61008-1 (1999-11) / EN 62020 (1999-09) / EN 61543 (1996-09) / EN 61326-1 (1998-04) / EN 61326 (1) (1999-05).
• Conexión: Tornillo calibre 2.5 mm².
• Grado de protección de terminales: IP20.
