Relevadores SSR

Relevadores SSR y Disipadores de Calor para Automatización Industrial

Los relevadores SSR son componentes esenciales en sistemas de automatización, control eléctrico y procesos industriales donde se requiere un accionamiento confiable, rápido y libre de mantenimiento mecánico. Además, estos dispositivos ofrecen una mayor vida útil en comparación con los relevadores electromecánicos tradicionales, ya que no cuentan con partes móviles sujetas al desgaste. También son ideales para aplicaciones que demandan una conmutación frecuente, un funcionamiento silencioso y una excelente estabilidad eléctrica.

Principalmente Relevadores SSR, en Dmex Torreón encontrarás una amplia variedad de relevadores de estado sólido monofásicos y trifásicos, disponibles en diferentes capacidades de corriente, voltajes de carga y voltajes de control para adaptarse a múltiples necesidades industriales. Finalmente, contar con el relevador adecuado permite mejorar la eficiencia de equipos eléctricos, maquinaria automatizada, sistemas de calefacción, hornos industriales, tableros de control y aplicaciones de manufactura.

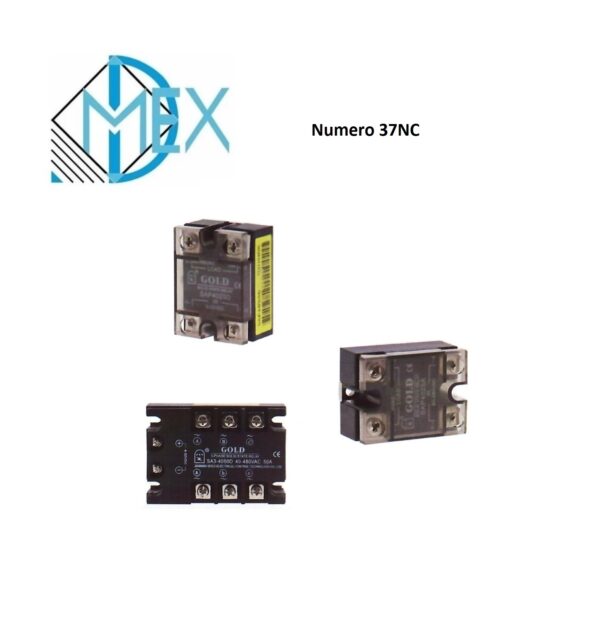

Relevadores SSR Monofásicos de Estado Sólido

Los Relevadores SSR monofásicos son ampliamente utilizados para controlar cargas eléctricas de corriente alterna mediante señales de corriente directa o corriente alterna. Además, ofrecen una respuesta rápida durante la conmutación, disminuyendo el desgaste de los componentes eléctricos y aumentando la confiabilidad del sistema.

También existen Relevadores SSR modelos con diferentes capacidades de corriente, desde 15 amperes hasta 100 amperes, permitiendo seleccionar el equipo adecuado según la potencia de la carga. Principalmente, estos relevadores son empleados en resistencias eléctricas, sistemas de calentamiento, maquinaria industrial, equipos de empaque, procesos de automatización, control de motores y aplicaciones donde la precisión en la conmutación resulta indispensable. Finalmente, su construcción compacta facilita la instalación dentro de tableros eléctricos industriales.

Relevadores Monofásicos Directa – Alterna

Los Relevadores SSR modelos de control por corriente directa y salida de corriente alterna permiten accionar cargas mediante señales de bajo voltaje provenientes de PLC, microcontroladores o tarjetas electrónicas. Además, trabajan con amplios rangos de voltaje de carga, brindando una solución eficiente para proyectos de automatización industrial.

Relevadores Monofásicos Alterna – Alterna

Los relevadores con entrada y salida de corriente alterna son ideales cuando la señal de control también proviene de una fuente de corriente alterna. También simplifican la integración en diversos sistemas eléctricos sin necesidad de utilizar fuentes de alimentación adicionales. Principalmente, son utilizados en instalaciones industriales donde se requiere una operación estable y continua.



Relevadores Trifásicos para Cargas Industriales

Los relevadores trifásicos están diseñados para controlar equipos de mayor potencia que operan con alimentación trifásica. Además, permiten controlar motores, resistencias industriales, hornos, bancos de calentamiento y maquinaria pesada con un alto nivel de seguridad.

También se encuentran disponibles en capacidades de 25 A hasta 100 A, soportando diferentes rangos de voltaje de carga para cubrir diversas aplicaciones industriales. Principalmente, estos dispositivos ayudan a reducir el mantenimiento, mejorar la eficiencia energética y aumentar la vida útil de los sistemas eléctricos. Finalmente, representan una excelente alternativa para procesos automatizados que requieren un funcionamiento continuo.

Relevadores Trifásicos Directa – Alterna

Estos relevadores reciben una señal de control en corriente directa y accionan cargas trifásicas de corriente alterna. Además, son compatibles con sistemas modernos de automatización basados en PLC y controladores electrónicos.

Relevadores Trifásicos Alterna – Alterna

Los modelos con control y salida en corriente alterna ofrecen una solución práctica para instalaciones industriales tradicionales. También permiten una integración sencilla con equipos existentes, reduciendo tiempos de instalación y mantenimiento.



Relevadores con Disipador Integrado

Los relevadores de estado sólido con disipador incorporado ofrecen una mejor administración térmica durante la operación continua. Además, el disipador ayuda a reducir la temperatura generada por el dispositivo, favoreciendo un desempeño más estable y prolongando la vida útil del equipo.

También son recomendables para aplicaciones donde las cargas eléctricas permanecen energizadas durante largos periodos. Principalmente, estos modelos se utilizan en hornos eléctricos, resistencias industriales, extrusoras, selladoras, máquinas de empaque, equipos de termoformado y sistemas de calefacción industrial. Finalmente, disponer de un disipador integrado simplifica la instalación y mejora la disipación del calor generado durante la operación.



Disipadores de Calor para Relevadores de Estado Sólido

Los disipadores de calor son accesorios fundamentales para garantizar el correcto funcionamiento de los relevadores de estado sólido cuando trabajan con corrientes elevadas. Además, ayudan a mantener una temperatura adecuada, evitando el sobrecalentamiento del semiconductor interno.

También existen diferentes modelos y dimensiones para adaptarse a diversas capacidades de corriente y tipos de relevadores. Principalmente, seleccionar el disipador correcto permite incrementar la confiabilidad del sistema, mejorar el rendimiento térmico y disminuir el riesgo de fallas prematuras. Finalmente, un adecuado control de la temperatura contribuye a mantener una operación continua y segura en aplicaciones industriales exigentes.

Amplia variedad de modelos

La línea de disipadores incluye diferentes configuraciones y tamaños como CR75, L110, C125, C150, CH60, CH80, CH100, CH120, E150, E180, E210, E250 y W4-100. Además, cada modelo ha sido diseñado para ofrecer una eficiente transferencia de calor según el tipo de relevador utilizado. También existen versiones para distintas capacidades de corriente y espacios disponibles dentro del gabinete eléctrico.



Aplicaciones Industriales de los Relevadores de Estado Sólido

Los relevadores de estado sólido son utilizados en una gran variedad de sectores industriales debido a su confiabilidad y rapidez de respuesta. Además, permiten automatizar procesos con una operación silenciosa y una mayor resistencia al desgaste mecánico.

También son empleados en maquinaria CNC, hornos industriales, resistencias eléctricas, sistemas de calentamiento, equipos de termoformado, extrusoras de plástico, maquinaria para alimentos, bandas transportadoras, equipos de empaque, tableros eléctricos, sistemas HVAC, equipos de laboratorio y procesos de manufactura automatizada. Principalmente, ofrecen una solución eficiente para aplicaciones donde se requiere una conmutación frecuente y una operación continua. Finalmente, elegir el relevador y el disipador adecuados contribuye a optimizar el rendimiento del sistema eléctrico, mejorar la seguridad de la instalación y reducir los costos de mantenimiento a largo plazo.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



• Relevadores monofásicos directa – alterna
  • SAP-4015D | SKU: 31001 | 15 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
  • SAP-4025D | SKU: 31002 | 25 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
  • SAP-4040D | SKU: 31003 | 40 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
  • SAP-4050D | SKU: 31004 | 50 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
  • SAP-4080D | SKU: 31005 | 80 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
  • SAP-40100D | SKU: 31023 | 100 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 3 – 32 Vdc
• Relevadores monofásicos alterna – alterna
  • SAP-4025A | SKU: 31006 | 25 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 90 – 280 Vac
  • SAP-4040A | SKU: 31007 | 40 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 90 – 280 Vac
  • SAP-4050A | SKU: 31008 | 50 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 90 – 280 Vac
  • SAP-4080A | SKU: 31034 | 80 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 90 – 280 Vac
  • SAP-40100A | SKU: 31036 | 100 A | Voltaje de carga: 40 – 480 Vac | Voltaje de control: 90 – 280 Vac
• Relevadores trifásicos directa – alterna
  • SA3-4025D | SKU: 31009 | 25 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SA3-4050D | SKU: 31010 | 50 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SA3-4080D | SKU: 31011 | 80 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SA3-66100D | SKU: 31014 | 100 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 4 – 32 Vdc
• Relevadores trifásicos alterna – alterna
  • SA3-4025A | SKU: 31037 | 25 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 90 – 280 Vac
  • SA3-4040A | SKU: 31038 | 40 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 90 – 280 Vac
  • SA3-4050A | SKU: 31012 | 50 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 90 – 280 Vac
  • SA3-4080A | SKU: 31013 | 80 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 90 – 280 Vac
  • SA3-66100A | SKU: 31039 | 100 A | Voltaje de carga: 90 – 660 Vac | Voltaje de control: 90 – 280 Vac
• Relevadores monofásicos directa – alterna con disipador
  • SAH4815D | SKU: 31051 | 15 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SAH4825D | SKU: 31053 | 25 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SAH4840D | SKU: 31055 | 40 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SAH4850D | SKU: 31057 | 50 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SAH4880D | SKU: 31059 | 80 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
  • SAH48100D | SKU: 31050 | 100 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 4 – 32 Vdc
• Relevadores monofásicos alterna – alterna con disipador
  • SAH4825A | SKU: 31052 | 25 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 90 – 280 Vac
  • SAH4840A | SKU: 31054 | 40 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 90 – 280 Vac
  • SAH4850A | SKU: 31056 | 50 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 90 – 280 Vac
  • SAH4880A | SKU: 31058 | 80 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 90 – 280 Vac
  • SAH48100A | SKU: 31049 | 100 A | Voltaje de carga: 40 – 530 Vac | Voltaje de control: 90 – 280 Vac
• Disipadores de calor
  • CR75 | SKU: 31040 | Corriente D-A: SAP 4040D | Corriente A-A: SAP 4025A | 44 × 75 × 74 mm
  • L110 | SKU: 31017 | Corriente D-A: SA3 4025D | 105 × 110 × 32 mm
  • C125 | SKU: 31018 | Corriente D-A: SA3 4050D | 140 × 120 × 55 mm
  • C150 | SKU: 31043 | Corriente D-A: SA3 4080D | 140 × 150 × 59 mm
  • CH60 | SKU: 31041 | Corriente D-A: SAP 4050D | Corriente A-A: SAP 4050A | 70 × 60 × 80 mm
  • CH80 | SKU: 31015 | Corriente D-A: SAP 4080D | 70 × 80 × 80 mm
  • CH100 | SKU: 31042 | Corriente A-A: SAP 40100A | 70 × 100 × 80 mm
  • CH120 | SKU: 31016 | Corriente D-A: SAP 40100D | 70 × 120 × 80 mm
  • E150 | SKU: 31019 | Corriente D-A: SAP 4040D | Corriente A-A: SAP 4025A | 122 × 150 × 97 mm
  • E180 | SKU: 31020 | Corriente D-A: SAP 4040D | Corriente A-A: SAP 4025A | 122 × 180 × 97 mm
  • E210 | SKU: 31021 | Corriente D-A: SAP 4050D | Corriente A-A: SAP 4050A | 122 × 210 × 97 mm
  • E250 | SKU: 31022 | Corriente D-A: SAP 4040D | Corriente A-A: SAP 4025A | 122 × 250 × 97 mm
  • W4-100 | SKU: 31047 | Ancho: 140 mm | Largo: 100 mm | Alto: 127 mm
