Sensor de visión Smart-VS para inspección y control de calidad industrial

El Sensor de visión Smart-VS representan una solución eficiente para automatizar procesos de inspección visual en líneas de producción. Además, su tecnología de aprendizaje automático permite identificar piezas correctas e incorrectas sin requerir programación compleja ni conocimientos avanzados en sistemas de visión artificial. También, su funcionamiento facilita la implementación en procesos industriales donde la velocidad y la precisión son factores fundamentales para mantener la calidad del producto.

Principalmente, este sensor de visión industrial está diseñado para ofrecer una configuración rápida y sencilla, similar a la instalación de un sensor fotoeléctrico convencional. Finalmente, esto permite reducir los tiempos de puesta en marcha y simplificar la integración en nuevos proyectos de automatización.

Características principales del sensor de visión industrial

El modelo Smart-VS-MR-5-150-WH-O incorpora diversas funciones que ayudan a mejorar el control de calidad en aplicaciones industriales. Además, cuenta con un sistema de iluminación mediante luz blanca polarizada y un LED rojo de alta intensidad para facilitar la detección de objetos durante el proceso de inspección.

También, dispone de indicadores visuales que permiten identificar rápidamente si una pieza cumple con los criterios establecidos o si presenta alguna condición fuera de especificación. Principalmente, esta retroalimentación inmediata ayuda a reducir errores de producción y agilizar la toma de decisiones durante la operación. Finalmente, su interfaz con indicadores LED proporciona una experiencia de uso intuitiva para operadores y personal de mantenimiento.

Alimentación eléctrica y comunicación Ethernet

El sensor de visión Smart-VS trabaja con un voltaje de alimentación de 10 a 30 VDC, lo que facilita su integración en la mayoría de los sistemas de automatización industrial. Además, presenta un bajo consumo de energía, contribuyendo a mejorar la eficiencia de la instalación.

También, incorpora una interfaz de comunicación Ethernet de 10/100 Mbits que permite transmitir información de manera rápida y confiable hacia PLC, sistemas SCADA o equipos de supervisión. Principalmente, esta conectividad facilita la integración dentro de arquitecturas modernas de Industria 4.0. Finalmente, la comunicación Ethernet simplifica la configuración y el monitoreo del sensor desde distintos dispositivos.

Entradas y salidas para aplicaciones industriales

El equipo incorpora entradas optoacopladas e insensibles a la polaridad, ofreciendo mayor seguridad durante la conexión eléctrica. Además, dispone de salidas Push-Pull, NPN o PNP con protección contra cortocircuito, permitiendo adaptarse a diferentes requerimientos de control.

También, el sensor proporciona tres salidas independientes para indicar información válida, pieza buena y pieza no buena. Principalmente, esta configuración facilita la comunicación directa con sistemas de rechazo automático, bandas transportadoras y estaciones de inspección. Finalmente, estas funciones permiten automatizar procesos de clasificación sin necesidad de dispositivos adicionales.

Campo de visión y capacidad de inspección

El Smart-VS ofrece una distancia de sensado de 50 a 150 mm con un ángulo de visión de 19°, proporcionando una excelente cobertura para diferentes aplicaciones industriales. Además, el área de inspección varía dependiendo de la distancia de trabajo, permitiendo adaptarse a piezas de distintos tamaños.

También, el sensor puede almacenar hasta seis imágenes para procesos de comparación entre piezas aceptadas y rechazadas. Principalmente, esta capacidad facilita la implementación de rutinas de inspección repetitivas sin afectar la velocidad de producción. Finalmente, su resolución de 320 x 240 píxeles proporciona una calidad de imagen adecuada para numerosas aplicaciones industriales.

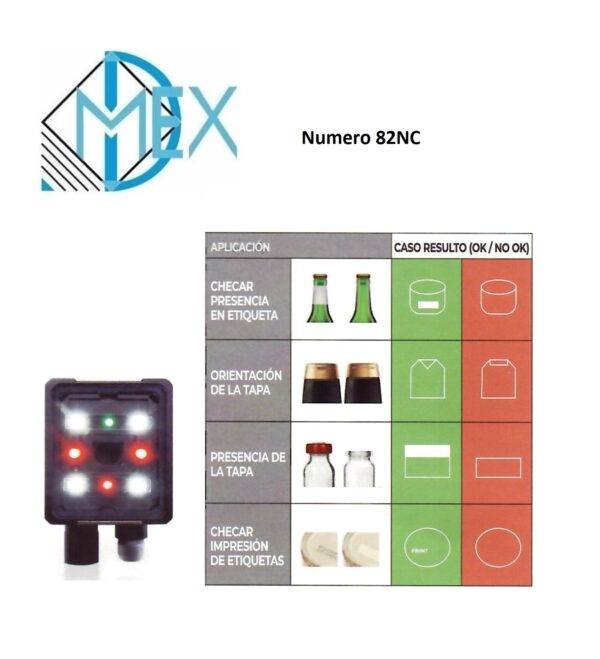

Aplicaciones del sensor de visión Smart-VS

El sensor de visión puede utilizarse en múltiples procesos de inspección automática dentro de la industria manufacturera. Además, permite verificar la presencia de etiquetas en envases y recipientes antes de su salida al mercado.

También, resulta ideal para comprobar la orientación correcta de tapas durante procesos de envasado automático. Principalmente, puede detectar la presencia o ausencia de componentes esenciales antes del ensamblaje final. Finalmente, también es una excelente alternativa para revisar impresiones, logotipos o información presente en etiquetas durante procesos de control de calidad.

Configuración rápida para reducir tiempos de instalación

El procedimiento de configuración del Smart-VS ha sido diseñado para facilitar su implementación en planta. Además, el operador únicamente debe registrar una imagen considerada correcta para establecer el patrón inicial de comparación.

También, es posible registrar ejemplos de imágenes no aceptadas para mejorar el proceso de clasificación automática. Principalmente, el sistema identifica posteriormente las diferencias entre ambas condiciones y realiza la inspección de manera automática. Finalmente, este método reduce considerablemente el tiempo requerido para poner en funcionamiento el sensor.

Accesorios compatibles para el sensor Smart-VS

El sensor puede complementarse con diversos accesorios diseñados para facilitar su instalación y operación. Además, existen cables de conexión con conector M12 y versiones Ethernet M12 que garantizan una comunicación confiable en ambientes industriales.

También, se encuentran disponibles soportes de montaje específicos para el modelo Smart-VS, permitiendo una instalación firme y un ajuste preciso durante la alineación del sistema. Principalmente, estos accesorios ayudan a mantener un desempeño estable incluso en aplicaciones con vibración o movimiento constante. Finalmente, utilizar componentes compatibles contribuye a prolongar la vida útil del sistema de inspección.

Beneficios de implementar sensores de visión industrial

Los sensores de visión industrial representan una herramienta indispensable para incrementar la productividad y mejorar los procesos de manufactura. Además, permiten reducir errores humanos mediante inspecciones automáticas repetitivas y consistentes.

También, contribuyen a disminuir desperdicios, rechazos y costos asociados con productos fuera de especificación. Principalmente, su facilidad de configuración, comunicación Ethernet y capacidad de aprendizaje automático los convierten en una excelente opción para líneas de producción modernas. Finalmente, en Siembra Digital puedes encontrar información técnica y soluciones para sensores de visión industriales, así como accesorios compatibles para integrar sistemas de inspección automatizados en diferentes sectores de la industria.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



• Sensor de visión con aprendizaje automático.
• No requiere programación con herramientas de visión.
• Sin necesidad de programador ni usuarios expertos.
• Configuración rápida y sencilla como un sensor fotoeléctrico estándar.
• Interfaz de usuario con 5 led’s de estado.
• Emisión de led rojo brillante y visible.
• Acondicionado con un potente iluminador de luz blanca polarizada.
• Indicador verde para pieza buena y rojo para pieza no buena.
• Modelo: Smart-VS-MR-5-150-WH-O.
• SKU: -.
• Código del producto: 959971320.
• Voltaje de alimentación: 10…30 Vdc.
• Consumo de corriente: 0.40 – 0.14 A (4.2 W).
• Interfaz de comunicación Ethernet: 10/100 Mbits.
• Entradas opto acopladas e insensibles a la polaridad.
• Tipo de salidas: Push-pull, NPN o PNP con protección de cortocircuito.
• 3 salidas (información válida, bueno, no bueno).
• Distancia de sensado: 50…150 mm.
• Ángulo de visión: 19°.
• Campo de visión a 50 mm: 22 mm (H) x 16 mm (V).
• Campo de visión a 150 mm: 55 mm (H) x 41 mm (V).
• Tiempo de respuesta: 50 ms.
• Número máximo de imágenes (bueno, no bueno): 6 imágenes.
• Piezas máximas: 20 piezas por segundo.
• Resolución del área activa: 320 x 240 píxeles.
• Aplicación: Checar presencia en etiqueta.
• Aplicación: Orientación de la tapa.
• Aplicación: Presencia de la tapa.
• Aplicación: Checar impresión de etiquetas.
• Modo de configuración Paso 1: Botón imagen correcta.
• Modo de configuración Paso 2: Botón imagen no correcta.
• Modo de configuración Paso 3: Identificar y revisar.
• Modelo de cable: CAB-GD05.
• SKU: -.
• Código del producto: 95A900053.
• 17 polos.
• Conector M12.
• Longitud: 5 m.
• Modelo de cable: GIGA ETHERNET CABLE.
• SKU: -.
• Código del producto: 93A050124.
• 8 polos.
• Conector M12 Ethernet.
• Longitud: 5 m.
• Modelo de soporte: BK-22-000.
• SKU: -.
• Código del producto: 93ACC0230.
• Descripción: Soportes de montaje para Smart VS.
• Compatibilidad: Sensor de visión Smart VS.
