Tablillas cerámicas

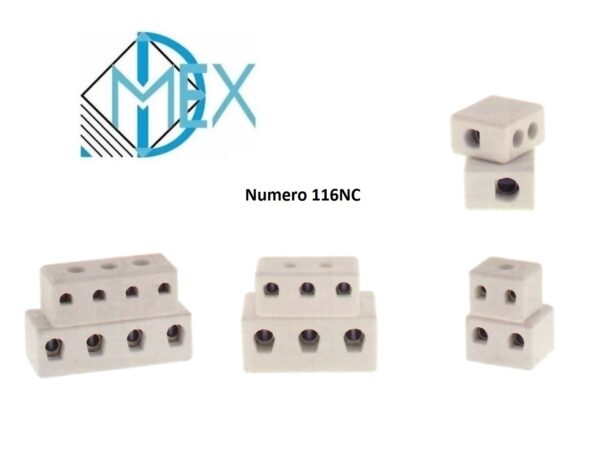

Tablillas cerámicas de porcelana para conexiones eléctricas de alta temperatura

Principalmente las tablillas cerámicas de porcelana son componentes diseñados para realizar conexiones eléctricas seguras en equipos que operan bajo condiciones de temperatura elevada. Además, su fabricación con cuerpo aislante de porcelana blanca proporciona una excelente resistencia térmica y un alto nivel de aislamiento eléctrico, lo que las convierte en una solución confiable para aplicaciones industriales y comerciales. También, su diseño permite realizar uniones firmes entre conductores de cobre, reduciendo el riesgo de fallas ocasionadas por el calor o la vibración.

Aplicaciones de las tablillas cerámicas en la industria

Principalmente las tablillas cerámicas son utilizadas en una gran variedad de procesos industriales donde las conexiones convencionales no soportan altas temperaturas. Principalmente, se instalan en hornos eléctricos, resistencias calefactoras, equipos de secado, sistemas de calentamiento, maquinaria para procesamiento térmico y equipos industriales que requieren conexiones permanentes y seguras. Además, son una excelente alternativa para instalaciones eléctricas donde la confiabilidad es un requisito indispensable.

Materiales de fabricación de alta calidad

Principalmente el cuerpo aislante de estas tablillas está fabricado en porcelana de color blanco, un material reconocido por su capacidad para soportar temperaturas elevadas sin deformarse. Además, incorporan bornas de latón niquelado que ofrecen una excelente conductividad eléctrica y una elevada resistencia a la corrosión. También, los tornillos de acero cincado con rosca métrica proporcionan una sujeción firme de los conductores, garantizando una conexión estable durante largos periodos de operación.

Diseño de Tablillas cerámicas preparado para aplicaciones de alta temperatura

Principalmente estas tablillas cerámicas fueron desarrolladas para soportar condiciones de trabajo exigentes. Además, cumplen con pruebas de hilo incandescente de hasta 960°C según la norma 60695-2-11, ofreciendo un alto nivel de seguridad para instalaciones industriales. También, su diseño está preparado para cumplir con el apartado 4.72 correspondiente al ensayo de los 8 mm de la norma 60598, proporcionando un desempeño confiable en aplicaciones donde la temperatura representa un factor crítico.

Serie Porcelana B4 para conductores de 4 mm²

Principalmente la Serie B4 está diseñada para aplicaciones con conductores de hasta 4 mm² y ofrece diferentes configuraciones de polos para adaptarse a diversas necesidades de instalación. Además, esta serie soporta un voltaje nominal de 450 V, una corriente de hasta 32 A y temperaturas de trabajo de hasta 350°C. También, utiliza tornillos métricos M2.6 con un torque de apriete de 0.4 Nm, permitiendo realizar conexiones seguras tanto con cable rígido como con cable flexible.

Modelos Tablillas cerámicas Serie B4

Principalmente la Serie B4 incluye versiones de 1, 2, 3 y 4 polos para facilitar diferentes configuraciones eléctricas. Además, cada modelo cuenta con un SKU específico que simplifica su identificación y control de inventario. También, las presentaciones en caja y bolsa permiten elegir la opción más conveniente para distribuidores, fabricantes o usuarios finales.

Serie Porcelana B6 para conductores de 6 mm²

Principalmente la Serie B6 está orientada a instalaciones donde se requiere una mayor capacidad de conducción eléctrica. Además, admite conductores rígidos de hasta 6 mm² y cables flexibles de hasta 4 mm², ofreciendo una excelente combinación entre resistencia mecánica y capacidad eléctrica. También, soporta una corriente nominal de 41 A, voltaje de 450 V y una temperatura máxima de operación de 350°C, características ideales para aplicaciones industriales de trabajo continuo.

Configuración de modelos Serie B6

Principalmente esta familia incorpora modelos de 1, 2, 3 y 4 polos para cubrir una amplia variedad de proyectos eléctricos. Además, los diferentes empaques facilitan el suministro tanto para mantenimiento industrial como para producción en serie. También, el sistema de fijación mediante tornillo M3.0 garantiza una conexión confiable incluso en ambientes con vibraciones constantes.

Serie Porcelana B10 para conductores de 10 mm²

Principalmente la Serie B10 ofrece una capacidad superior para aplicaciones eléctricas de mayor demanda. Principalmente, está diseñada para conductores rígidos y flexibles de hasta 10 mm², permitiendo alimentar equipos con mayores consumos eléctricos. Además, trabaja con una corriente nominal de hasta 57 A y conserva una temperatura máxima de operación de 350°C, manteniendo un excelente desempeño incluso en procesos industriales intensivos.

Beneficios de la Serie B10

Principalmente los modelos disponibles de 1, 2, 3 y 4 polos permiten seleccionar la configuración adecuada para cada instalación. Además, el uso de tornillos métricos M3.5 y un torque recomendado de 0.8 Nm favorecen una fijación uniforme del conductor. También, la construcción en porcelana proporciona una larga vida útil bajo condiciones de trabajo severas.

Serie Porcelana B16 para aplicaciones de mayor capacidad

Principalmente la Serie B16 representa la opción con mayor capacidad dentro de esta línea de tablillas cerámicas. Además, acepta conductores rígidos de hasta 16 mm² y ofrece una capacidad nominal de 76 A, permitiendo su utilización en equipos industriales de mayor potencia. También, mantiene un voltaje de operación de 450 V y soporta temperaturas de hasta 350°C, características que la convierten en una excelente alternativa para sistemas de calentamiento y maquinaria especializada.

Ventajas de la Serie B16

Principalmente los modelos disponibles en configuraciones de 1, 2, 3 y 4 polos ofrecen flexibilidad para múltiples tipos de instalación. Además, utilizan tornillos M4.0 con un torque de 1.2 Nm para garantizar conexiones eléctricas firmes y duraderas. También, la resistencia mecánica de la porcelana ayuda a conservar la integridad del sistema aun cuando exista una exposición continua al calor.

Ventajas de utilizar tablillas cerámicas de porcelana

Principalmente las tablillas cerámicas ofrecen una solución eficiente para instalaciones eléctricas sometidas a temperaturas elevadas y ambientes industriales exigentes. Además, su capacidad para mantener un excelente aislamiento eléctrico contribuye a mejorar la seguridad del sistema. También, la resistencia de sus materiales reduce la necesidad de mantenimiento frecuente y prolonga la vida útil de la instalación. Principalmente, son una opción recomendada para fabricantes de maquinaria, empresas de mantenimiento industrial, integradores de sistemas eléctricos y talleres especializados. Finalmente, en Siembra Digital puedes encontrar tablillas cerámicas de porcelana en diferentes capacidades, configuraciones de polos y especificaciones técnicas para seleccionar la opción más adecuada según los requerimientos de cada aplicación industrial.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



• Principalmente Tablillas cerámicas de porcelana para conexiones eléctricas de alta temperatura.
• Serie Porcelana 4mm² Serie B4
  • Además B4-1E TK200
    • SKU: FI014
    • 1 Polo
    • Caja: 800 Pzs.
    • Bolsa: 200 Pzs.
  • Además B4-2E TK100
    • Principalmente SKU: FI015
    • 2 Polos
    • Caja: 400 Pzs.
    • Bolsa: 100 Pzs.
  • B4-3E TK50
    • SKU: FI016
    • 3 Polos
    • Caja: 250 Pzs.
    • Bolsa: 50 Pzs.
  • Además B4-4E TK50
    • SKU: FI017
    • 4 Polos
    • Caja: 200 Pzs.
    • Bolsa: 50 Pzs.
  • Principalmente Especificaciones
    • Cable rígido: 4mm² / 1.5mm²
    • Cable flexible: 4mm² / 1.5mm²
    • Torque: 0.4 Nm
    • Tornillo: M 2.6
    • Voltaje: 450 V
    • Corriente: 32 A
    • Temperatura máxima: 350°C
• Serie Porcelana 6mm² Serie B6
  • Además B6-1E TK50
    • SKU: FI018
    • 1 Polo
    • Caja: 600 Pzs.
    • Bolsa: 150 Pzs.
  • B6-2E TK75
    • SKU: FI019
    • 2 Polos
    • Caja: 300 Pzs.
    • Bolsa: 75 Pzs.
  • B6-3E TK50
    • SKU: FI020
    • 3 Polos
    • Caja: 150 Pzs.
    • Bolsa: 50 Pzs.
  • Principalmente B6-4E TK40
    • Además SKU: FI021
    • 4 Polos
    • Caja: 120 Pzs.
    • Bolsa: 540 Pzs.
  • Especificaciones
    • Cable rígido: 6mm² / 2.5mm²
    • Cable flexible: 4mm² / 2.5mm²
    • Torque: 0.5 Nm
    • Tornillo: M 3.0
    • Voltaje: 450 V
    • Corriente: 41 A
    • Temperatura máxima: 350°C
• Principalmente Serie Porcelana 10mm² Serie B10
  • B10-1E TK125
    • SKU: FI022
    • 1 Polo
    • Caja: 375 Pzs.
    • Bolsa: 125 Pzs.
  • B10-2E TK60
    • Además SKU: FI023
    • 2 Polos
    • Caja: 180 Pzs.
    • Bolsa: 60 Pzs.
  • B10-3E TK40
    • SKU: FI024
    • 3 Polos
    • Caja: 120 Pzs.
    • Bolsa: 40 Pzs.
  • B10-4E TK30
    • SKU: FI025
    • 4 Polos
    • Caja: 90 Pzs.
    • Bolsa: 30 Pzs.
  • Principalmente Especificaciones
    • Cable rígido: 10mm² / 4mm²
    • Cable flexible: 10mm² / 4mm²
    • Torque: 0.8 Nm
    • Tornillo: M 3.5
    • Voltaje: 450 V
    • Corriente: 57 A
    • Temperatura máxima: 350°C
• Además Serie Porcelana 16mm² Serie B16
  • B16-1E TK75
    • SKU: FI026
    • 1 Polo
    • Caja: 150 Pzs.
    • Bolsa: 75 Pzs.
  • B16-2E TK25
    • SKU: FI027
    • 2 Polos
    • Caja: 75 Pzs.
    • Bolsa: 25 Pzs.
  • Principalmente B16-3E TK25
    • SKU: FI028
    • 3 Polos
    • Caja: 50 Pzs.
    • Bolsa: 25 Pzs.
  • B16-4E TK15
    • SKU: FI029
    • 4 Polos
    • Caja: 60 Pzs.
    • Bolsa: 16 Pzs.
  • Especificaciones
    • Cable rígido: 16mm² / 6mm²
    • Cable flexible: 10mm² / 4mm²
    • Torque: 1.2 Nm
    • Tornillo: M 4.0
    • Voltaje: 450 V
    • Corriente: 76 A
    • Principalmente Temperatura máxima: 350°C
• Características generales
  • Cuerpo aislante: Porcela en color blanco.
  • Borna: Latón niquelado.
  • Tornillos: Acero cincado, rosca métrica.
  • Hilo incandescente a 960°C según en 60695-2-11.
  • Diseño preparado para cumplir el Apdo. 4.72 «Ensayo de los 8mm» de la norma en 60598.
  • Conectores cerámicos para la conexión de cables en equipos e instalaciones eléctricas que requieran una temperatura de trabajo elevada.
