Tablillas terminales

Tablillas terminales

Tablillas terminales, “Pregunta por disponibilidad» (Precios variables al no haber existencias) ***Si esta agotado el producto es bajo pedido*** Contáctanos – Icono Whatsapp  | Vendedor – Dmex Torreón

Categoría:

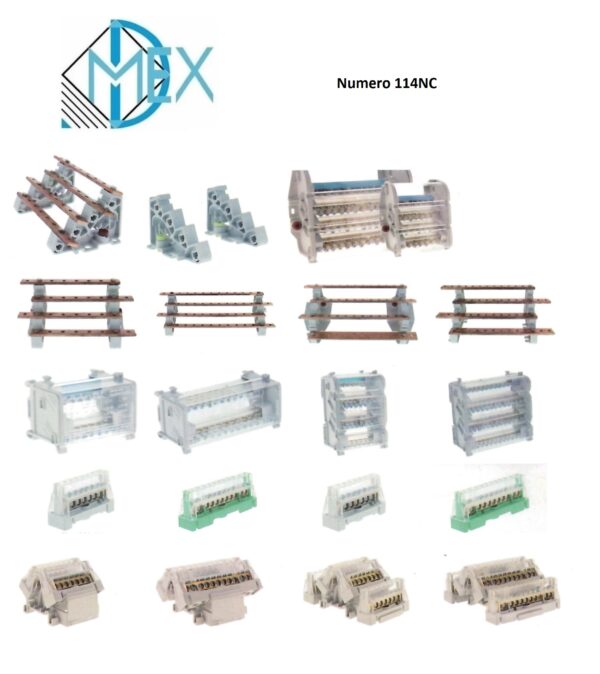

Tablillas terminales de distribución para instalaciones eléctricas industriales

Principalmente las tablillas terminales de distribución son componentes indispensables para organizar, proteger y distribuir la energía eléctrica de forma segura dentro de tableros eléctricos industriales, comerciales y de automatización. Además, permiten realizar conexiones ordenadas entre diferentes circuitos, facilitando el mantenimiento y reduciendo el riesgo de errores durante la instalación. También ofrecen una solución confiable para proyectos donde se requiere una distribución eficiente de corriente en diferentes capacidades.

Tablillas terminales amplia variedad de bloques de terminales de distribución

Principalmente los bloques de terminales de distribución están disponibles en diferentes configuraciones de corriente, número de polos y capacidades de conexión para adaptarse a múltiples aplicaciones eléctricas. Además, existen modelos para 63A, 100A, 125A, 160A, 250A y hasta 400A, cubriendo desde pequeñas instalaciones hasta sistemas industriales de alta demanda. También se fabrican con diferentes dimensiones para facilitar su integración dentro de gabinetes y tableros eléctricos.

Modelos para diferentes capacidades de corriente

Principalmente, los modelos BR72.100, BRT12.125, BR152.125, BR74.100, BRT14.125, BR154.125 y BD125164 ofrecen soluciones para sistemas de 100A y 125A con configuraciones de 2 y 4 polos. Además, los modelos BR82.63, BR132.63, BR84.63 y BR134.63 están diseñados para aplicaciones de 63A donde se requiere una distribución compacta y eficiente. También se encuentran disponibles los modelos BD16084, BD160134 y BD160184D para instalaciones de 160A con mayor capacidad de conexión.

Tablillas terminales distribución eléctrica segura para tableros de control

Principalmente las terminales de distribución permiten conectar múltiples conductores desde una sola alimentación principal hacia diferentes circuitos secundarios. Además, ayudan a mantener un cableado limpio, organizado y de fácil identificación dentro del gabinete eléctrico. También reducen el tiempo de instalación y simplifican futuras ampliaciones o trabajos de mantenimiento preventivo.

Fabricadas para aplicaciones industriales

Principalmente, estas tablillas están diseñadas para operar en ambientes industriales donde la confiabilidad eléctrica es un requisito indispensable. Además, soportan diferentes capacidades de corriente y cuentan con especificaciones eléctricas que permiten su utilización en maquinaria, procesos automatizados, centros de carga y sistemas de distribución. También ofrecen elevados valores de aislamiento y resistencia para incrementar la seguridad del sistema.

Diferentes configuraciones de polos

Principalmente las tablillas terminales de distribución se encuentran disponibles en versiones de 2 y 4 polos para adaptarse a distintas necesidades de instalación. Además, los polos adicionales permiten ampliar fácilmente la capacidad de conexión sin reemplazar completamente el bloque principal. También existen accesorios compatibles para incrementar el número de derivaciones cuando el proyecto lo requiere.

Polos adicionales para ampliar conexiones

Principalmente, los modelos 507F, T167, 5011F, T1611, 5015F y T1615 permiten agregar más puntos de conexión dentro del sistema de distribución. Además, están disponibles en diferentes colores para facilitar la identificación visual durante el cableado. También incorporan distintas configuraciones de perforaciones para adaptarse a diversos calibres de conductores.

Compatibilidad con múltiples calibres de cable

Principalmente los bloques de distribución aceptan una amplia variedad de calibres eléctricos para cubrir aplicaciones ligeras y de alta potencia. Además, permiten conectar conductores principales junto con múltiples derivaciones en un solo bloque. También facilitan la instalación de cableado de cobre utilizado comúnmente en tableros industriales y sistemas de automatización.

Montaje en riel DIN o mediante tornillos

Principalmente, varios modelos permiten instalarse directamente sobre riel DIN para reducir el tiempo de montaje dentro del gabinete eléctrico. Además, algunas versiones pueden fijarse mediante tornillos utilizando los orificios de la base cuando la aplicación así lo requiere. También existen modelos BOXDIN que incorporan accesorios para ofrecer mayor flexibilidad durante la instalación.

Tablillas BOXDIN para aplicaciones profesionales

Principalmente las tablillas BOXDIN ofrecen una solución práctica para proyectos eléctricos que requieren una instalación rápida y segura. Además, pueden utilizarse en tableros de distribución, centros de control de motores, paneles de automatización y maquinaria industrial. También incluyen opciones de montaje que facilitan el aislamiento del riel mediante perfiles plásticos.

Barras de distribución de cobre para alta corriente

Principalmente, las barras de distribución de cobre están diseñadas para aplicaciones donde circulan corrientes elevadas y se requiere una distribución uniforme de energía. Además, se encuentran disponibles para capacidades de 160A, 250A y 400A, proporcionando un excelente desempeño eléctrico. También permiten múltiples conexiones mediante tornillería y accesorios especializados.

Accesorios para barras de cobre

Principalmente los accesorios para barras de cobre incluyen soportes y tapas protectoras que incrementan la seguridad del sistema eléctrico. Además, facilitan el armado personalizado de barras de distribución para diferentes capacidades de corriente. También ayudan a proteger las conexiones eléctricas contra contacto accidental y mejoran la presentación del tablero.

Aplicaciones de las tablillas terminales de distribución

Principalmente, estos bloques de distribución son utilizados en tableros eléctricos industriales, paneles de automatización, centros de carga, sistemas de control, maquinaria industrial, líneas de producción, plantas manufactureras, instalaciones comerciales y proyectos de ingeniería eléctrica. Además, permiten organizar el cableado de forma profesional y segura. También son ampliamente utilizados por integradores de tableros, electricistas industriales y empresas de mantenimiento eléctrico.

Beneficios de utilizar bloques de terminales de distribución

Además, el uso de tablillas terminales de distribución mejora considerablemente la organización del cableado interno de los tableros eléctricos. También facilita la localización de conexiones durante labores de mantenimiento y reduce el tiempo de intervención técnica. Principalmente, incrementa la seguridad eléctrica al centralizar las derivaciones en un solo punto de distribución. Finalmente, representa una solución confiable, ordenada y eficiente para cualquier instalación eléctrica industrial que requiera una distribución segura de energía.

Además en Dmex Torreón te podemos apoyar en cotizar tus proyectos

También revisa el sitio de dmex torreón



  • Principalmente Tablillas terminales de distribución.
  • Bloques de terminales de distribución.
  • Modelo BR72.100.
  • SKU C6036.
  • Corriente 100A.
  • 2 polos.
  • Dimensiones: A 45 mm, B 68 mm, C 47 mm.
  • Hoyos por polo: 1x Ø9, 1x Ø8, 5x Ø6.
  • Calibre máximo: 1×35 mm², 1×25 mm², 5×10 mm².
  • Principalmente Potencia disipada: 1.36W a 25°C, 1.46W a 85°C.
  • IPK 20 kA.
  • ICW 6 kA.
  • UIMP 8 kV.
  • Modelo BRT12.125.
  • SKU C6037.
  • Corriente 125A.
  • 2 polos.
  • Dimensiones: A 45 mm, B 105 mm, C 47 mm.
  • Hoyos por polo: 1x Ø9, 2x Ø8, 2x Ø7, 6x Ø6.
  • Calibre máximo: 1×35 mm², 2×25 mm², 2×16 mm², 6×10 mm².
  • Principalmente Potencia disipada: 4.10W a 25°C, 4.85W a 85°C.
  • IPK 22 kA.
  • ICW 6 kA.
  • UIMP 8 kV.
  • Modelo BR152.125.
  • SKU C6038.
  • Corriente 125A.
  • 2 polos.
  • Dimensiones: A 45 mm, B 134 mm, C 47 mm.
  • Hoyos por polo: 1x Ø9, 2x Ø8, 2x Ø7, 10x Ø6.
  • Calibre máximo: 1×35 mm², 2×25 mm², 2×16 mm², 10×10 mm².
  • Principalmente Potencia disipada: 5.27W a 25°C, 6.30W a 85°C.
  • IPK 22 kA.
  • ICW 6 kA.
  • UIMP 8 kV.
  • Modelo BR74.100.
  • SKU C6040.
  • Corriente 100A.
  • 4 polos.
  • Dimensiones: A 45 mm, B 72 mm, C 98 mm.
  • Principalmente Hoyos por polo: 1x Ø9, 1x Ø8, 5x Ø6.
  • Calibre máximo: 1×35 mm², 1×25 mm², 5×10 mm².
  • Potencia disipada: 1.36W a 25°C, 1.46W a 85°C.
  • Modelo BRT14.125.
  • SKU C6041.
  • Corriente 125A.
  • 4 polos.
  • Dimensiones: A 45 mm, B 109 mm, C 98 mm.
  • Hoyos por polo: 1x Ø9, 2x Ø8, 2x Ø7, 6x Ø6.
  • Calibre máximo: 1×35 mm², 2×25 mm², 2×16 mm², 6×10 mm².
  • Potencia disipada: 4.10W a 25°C, 4.85W a 85°C.
  • Modelo BR154.125.
  • SKU C6042.
  • Corriente 125A.
  • 4 polos.
  • Principalmente Dimensiones: A 45 mm, B 138 mm, C 98 mm.
  • Hoyos por polo: 1x Ø9, 2x Ø8, 2x Ø7, 10x Ø6.
  • Calibre máximo: 1×35 mm², 2×25 mm², 2×16 mm², 10×10 mm².
  • Potencia disipada: 5.27W a 25°C, 6.30W a 85°C.
  • Modelo BD125164.
  • SKU C6083.
  • Corriente 125A.
  • 4 polos.
  • Dimensiones: A 45 mm, B 201 mm, C 103 mm.
  • Principalmente Hoyos por polo: 1x Ø9, 2x Ø8, 2x Ø7, 11x Ø6.
  • Cable principal: 1×35 mm².
  • Calibres adicionales: 2×25 mm², 2×16 mm², 11×10 mm².
  • Potencia disipada: 5.50W a 25°C, 6.80W a 85°C.
  • Polos adicionales modelo 507F, SKU C6067, color blanco, 7 hoyos, agujeros 2x Ø6 – 5x Ø5.3.
  • Polos adicionales modelo T167, SKU C6064, color verde, 7 hoyos, agujeros 2x Ø6 – 5x Ø5.3.
  • Polos adicionales modelo 5011F, SKU C6068, color blanco, 11 hoyos, agujeros 2x Ø6 – 9x Ø5.3.
  • Polos adicionales modelo T1611, SKU C6065, color verde, 11 hoyos, agujeros 2x Ø6 – 9x Ø5.3.
  • Polos adicionales modelo 5015F, SKU C6069, color blanco, 15 hoyos, agujeros 2x Ø6 – 13x Ø5.3.
  • Polos adicionales modelo T1615, SKU C6066, color verde, 15 hoyos, agujeros 2x Ø6 – 13x Ø5.3.
  • Modelo BD16084.
  • SKU C6077.
  • Corriente 160A.
  • 4 polos.
  • Dimensiones: A 55 mm, B 131 mm, C 102 mm.
  • Principalmente Potencia disipada: 2.82W a 25°C, 3.17W a 85°C.
  • IPK 24 kA.
  • ICW 10 kA.
  • UIMP 8 kV.
  • Principalmente Modelo BD160134.
  • SKU C6076.
  • Corriente 160A.
  • 4 polos.
  • Dimensiones: A 70 mm, B 186 mm, C 136 mm.
  • Potencia disipada: 2.82W a 25°C, 3.17W a 85°C.
  • IPK 24 kA.
  • ICW 10 kA.
  • UIMP 24 kV.
  • Principalmente Modelo BD160184D.
  • SKU C6082.
  • Corriente 160A.
  • 4 polos.
  • Dimensiones: A 55 mm, B 131 mm, C 102 mm.
  • Principalmente Potencia disipada: 5.70W a 25°C, 6.40W a 85°C.
  • IPK 24 kA.
  • ICW 10 kA.
  • UIMP 8 kV.
  • Modelo BBD1606.
  • SKU C6072.
  • Corriente 160A.
  • Barra de cobre 15×4 mm.
  • Dimensiones: A 183 mm, B 135 mm, C 74 mm.
  • Modelo BBD16011.
  • SKU C6073.
  • Corriente 160A.
  • Barra de cobre 15×4 mm.
  • Dimensiones: A 280 mm, B 135 mm, C 74 mm.
  • Modelo BBD25011.
  • SKU C6074.
  • Corriente 250A.
  • Principalmente Barra de cobre 20×5 mm.
  • Dimensiones: A 280 mm, B 190 mm, C 67 mm.
  • Modelo BB40011.
  • SKU C6075.
  • Corriente 400A.
  • Barra de cobre 25×6 mm.
  • Dimensiones: A 299 mm, B 175 mm, C 110 mm.
  • Accesorios para barra de cobre de 1 o 2 metros.
  • Barra 12×2 mm 65A.
  • Barra 12×4 mm 125A.
  • Barra 20×5 mm 250A.
  • Barra 20×6 mm 400A.
  • Principalmente Soporte modelo BB416, SKU C6084.
  • Soporte modelo BB420, SKU C6086.
  • Soporte modelo BB425, SKU C6088.
  • Tapa protectora modelo BB2150, SKU C6085.
  • Principalmente Tapa protectora modelo BB2250, SKU C6087.
  • Tapa protectora modelo BB2200, SKU C6089.
  • Modelo BR82.63.
  • SKU C6035.
  • Corriente 63A.
  • 2 polos.
  • Dimensiones: A 45 mm, B 68 mm, C 47 mm.
  • Potencia disipada: 0.65W a 25°C, 0.76W a 85°C.
  • Modelo BR132.63.
  • SKU C6140.
  • Corriente 63A.
  • 2 polos.
  • Dimensiones: A 45 mm, B 105 mm, C 47 mm.
  • Potencia disipada: 1.04W a 25°C, 1.23W a 85°C.
  • Principalmente Modelo BR84.63.
  • SKU C6039.
  • Corriente 63A.
  • 4 polos.
  • Dimensiones: A 45 mm, B 72 mm, C 98 mm.
  • Potencia disipada: 0.65W a 25°C, 0.76W a 85°C.
  • Modelo BR134.63.
  • SKU C6141.
  • Corriente 63A.
  • 4 polos.
  • Dimensiones: A 45 mm, B 109 mm, C 98 mm.
  • Principalmente Potencia disipada: 1.04W a 25°C, 1.23W a 85°C.
  • Ejemplo de montaje con polos adicionales.
  • Terminales de distribución modelo BR82.63.
  • Principalmente Terminales de distribución modelo T1611.
